洁净环境连续监测工程图 从设计蓝图到合规落地的全流程解析

在制药、半导体、生物安全实验室及医院洁净手术部等领域，洁净环境的稳定性直接决定产品质量与实验安全。连续监测系统（CMS）作为洁净环境的"神经末梢"，其工程图设计不仅是设备布点的图纸，更是合规性、风险控制与运维效率的综合性蓝图。本文围绕洁净环境连续监测工程图的设计要点、系统架构与实施路径展开解析，为项目落地提供参考。

一、连续监测工程图的核心要素
洁净环境连续监测工程图并非简单的平面布点图，而是融合工艺流、气流组织、风险等级与法规要求的系统性设计文件。其核心要素包括：

1. 监测点位布置图：依据ISO 14644、GMP附录1及GB 50457等标准，在关键操作区域（如灌装点、称量间、传递窗）、气流扰动区及最差条件位置设置悬浮粒子、浮游菌、沉降菌及风速/压差传感器。布点需兼顾代表性、可及性与无干扰性。
2. 系统架构拓扑图：展示从传感器层、数据采集层（PLC/数据采集器）、网络传输层到中央监控平台的完整链路，标注通讯协议（如Modbus TCP、OPC UA）、冗余设计与供电方案。
3. 电气与控制原理图：包含传感器供电、信号隔离、防爆区域划分及接地系统，确保信号稳定并满足EHS要求。
4. 报警与联动逻辑图：定义阈值分级（预警、报警、行动限），并设计联动逻辑（如超限触发HVAC调节、声光报警及短信通知）。
5. 数据完整性（DI）设计图：基于GAMP 5与21 CFR Part 11，标注审计追踪、电子签名、数据备份及时间同步节点，确保数据不可篡改、可追溯。

二、工程图设计的关键流程

1. 需求定义与风险评估：结合工艺特点与用户需求说明（URS），通过HACCP或FMEA识别关键监测参数，确定采样频率（如粒子每1分钟、压差连续监测）与点位数量。
2. 现场勘查与BIM协同：利用BIM模型进行管线综合，避免传感器与风管、灯具、消防设施冲突，优化采样管长度（通常≤1.5 m）以减小滞后。
3. 绘制工程图：采用CAD或EPLAN输出点位图、拓扑图、接线图及逻辑图，并附加物料清单（BOM）与设备明细表。
4. 设计审核与确认：组织QA、工程、生产及供应商四方评审，确保设计满足URS、GMP及安全规范，并形成设计确认（DQ）记录。

三、常见设计缺陷与应对策略
·点位代表性不足：仅在回风口布点，忽略操作面。应对：在关键操作高度（如灌装上方30 cm）及人员活动区增设点位。

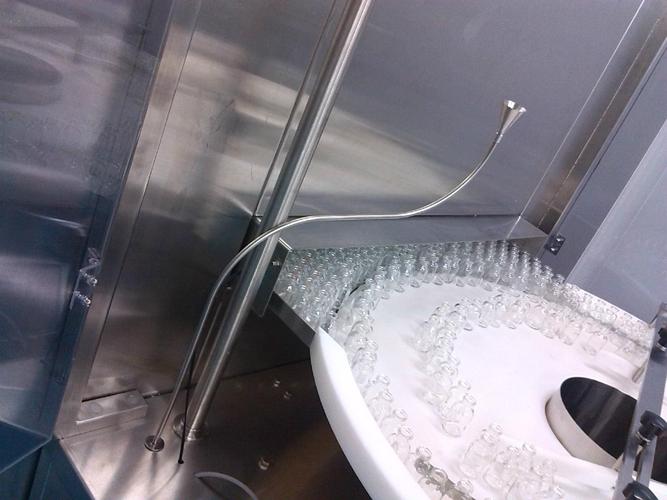

·采样管路过长导致滞后：粒子采样管超过2 m，数据响应慢。应对：就近安装传感器，缩短管路，并采用等动力采样头。
·报警逻辑缺失分级：所有超限即时联动停机，影响生产。应对：设定预警、报警与行动限三级阈值，并留出调查时间窗。
·数据完整性设计缺位：未部署审计追踪或时间服务器。应对：在工程图中明确交换机NTP配置与数据库备份节点。

四、从工程图到实施落地的实践要点

1. 施工与安装检查：依据工程图核对位置、朝向与高度，粒子采样头须垂直向下，压差传感器取压口避免气流直吹；安装后标记点位编号并拍照归档。
2. 调试与联调：验证信号上传与报警逻辑，进行挑战测试（如断开传感器、模拟超限），确认系统响应与数据完整性。
3. 验证文件交付：将竣工图（As-built）纳入IQ/OQ/PQ文件体系，并配套传感器校准证书与软件验证报告，准备迎接审计。

洁净环境连续监测工程图是连接设计与合规的桥梁。一份高质量的工程图，不仅能指导施工、减少返工，更能在后续验证与日常监管中提供清晰的追溯依据。在选取环境监测方案时，建议以风险评估为起点、以数据完整性为底线，确保监测系统真正成为洁净环境的安全屏障。
